iNode-Light POE (M) — сетевой WEB/SNMP-адаптер, предназначенный для контроля параметров окружающей среды, дискретных датчиков, а также управления исполнительными механизмами через сети Ethernet (или Интернет) по протоколам SNMP, HTTP (WEB).
Варианты исполнений адаптера iNode-Light
Исполнение в металлическом корпусе:
- iNode-Light (M) – WEB/SNMP-адаптер с четырьмя дискретными входами, входом измерения постоянного напряжения, релейным выходом и цифровым интерфейсом датчиков;
- iNode-Light POE (M) – WEB/SNMP-адаптер iNode-Light, оснащенный функцией электропитания по сети Ethernet (POE);
- iNode-Light RTC (M) – WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) с резервным электропитанием;
- iNode-Light RTC POE (M) – WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) и функцией электропитания по сети Ethernet (POE)
Исполнение в кожухе из термоусадочной трубки:
- iNode-Light – WEB/SNMP-адаптер с четырьмя дискретными входами, входом измерения постоянного напряжения, релейным выходом и цифровым интерфейсом датчиков;
- iNode-Light POE – WEB/SNMP-адаптер iNode-Light, оснащенный функцией электропитания по сети Ethernet (POE);
- iNode-Light RTC – WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) с резервным электропитанием;
- iNode-Light RTC POE – WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) и функцией электропитания по сети Ethernet (POE)
Назначение органов управления и индикации iNode-Light POE (M)

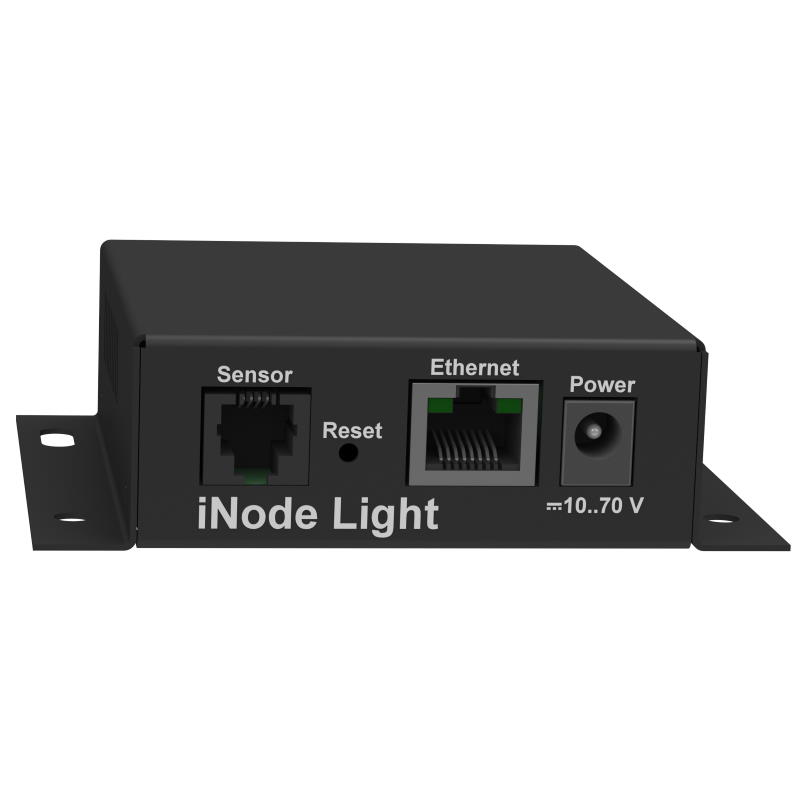

Внешний вид адаптера представлен на рисунке:
- – разъем питания «Power» типоразмера 5,5×2,1мм (полярность подключения – произвольная);
- – разъем RJ-45 «Ethernet» со встроенными индикаторами «Подключение» и «Активность», предназначенный для подключения устройства к сети Ethernet 100Base-TX/10Base-T или компьютеру, оснащенному соответствующей сетевой картой;
- – кнопка «Reset» предназначенная для сброса с последующей инициализацией контроллера адаптера, а также для сброса параметров адаптера на значения по умолчанию;
- – разъем RJ-12 (RJ-25) «Sensor» для подключения цифровых датчиков;
- – индикатор «Status», отображающий рабочее состояние адаптера;
- – клеммный блок «Voltage» датчика напряжения, предназначенные для подключения положительного и отрицательного проводников измеряемого напряжения;
- – клеммные блоки «Discrete Inputs», предназначенные для подключения дискретных датчиков;
- – клеммный блок «Output», предназначенные для подключения исполнительного механизма.

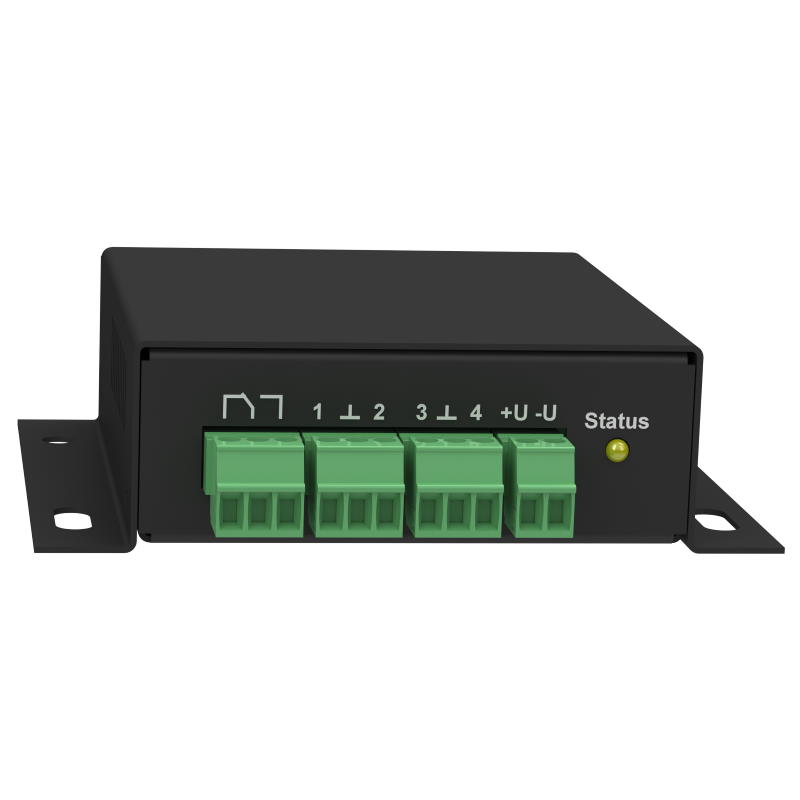

Условные обозначения контактов клеммных блоков 6-8 адаптера представлены на рисунке:
Отличительные особенности iNode-Light POE (M)
- Предельно широкий диапазон рабочего напряжения (10…70 В постоянного, 18…50 В переменного);
- Непосредственное подключение до 4-х дискретных датчиков (дыма, открытия дверей, “сухих” контактов охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу “замкнуто-разомкнуто”) с обеспечением доступа к ним через сеть Ethernet (Internet), используя такие протоколы как SNMP, XML, JSON, WEB (HTTP);
- Телеметрический IP контроль температуры (до 4-х датчиков), влажности (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу), возможность установки порогов срабатывания аварийной сигнализации для измеряемых параметров
- Возможность подключения до 2-х модулей расширения LPN relay с дополнительными 4-мя силовыми релейными выходами;
- Возможность программирования пользователем логики работы релейных выходов в зависимости от состояния датчиков;
- Возможность измерения постоянного напряжения в диапазоне -75…75 В;
- Адаптеры имеют (опционально) встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий;
- Электропитание адаптера по сети Ethernet по технологии POE (опционально);
- Функция автоматической синхронизации системного времени (в том числе в исполнении без часов реального времени) с NTP сервером времени;
- Адаптер поддерживает работу по протоколу SNMP версии 1;
- Адаптер может быть удаленно сконфигурирован через графический WEB интерфейс или по протоколу SNMP версии 1;
- Функция отправки SNMP ловушек (трапов) при возникновении события;
- Функция автоматической отправки сообщений через сервер электронной почты на заданный e-mail адрес;
- Функция сохранения в энергонезависимой памяти (каждые 10 минут) и отображения в графическом виде измерительной информации подключенных датчиков (размер памяти для записи информации до 4-х дней);
- Возможность отправки измерительных данных подключенных датчиков на удаленный сервер (например, сервер “Народный мониторинг“, или любой другой с использованием форматов передачи данных по протоколу TCP проекта “Народный мониторинг“);
- FirmWare может быть обновлено через Ethernet с использованием TFTP соединения;
- Для наших OEM партнеров возможно изменение дизайна HTML страниц WEB интерфейса.
iNode-Light POE (M) обеспечивает работу по следующим протоколам
- WEB (HTML)
Значения параметров и состояния датчиков доступны по HTTP протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 3 секунды; - XML
Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде XML файлов; - JSON
Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде текстовых файлов формата JSON; - SNMP
SNMP это протокол управления сетями связи на основе архитектуры TCP/IP, работающий на транспортном уровне по протоколу UDP. Адаптеры поддерживают контроль и управление по протоколу SNMP v1; - Аварийные сообщения
- SNMP Traps
Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем IP адрес по протоколу SNMP, если служба SNMP включена; - E-mail
Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты по протоколу SMTP, если данная функция указана в настройках адаптера.
- SNMP Traps
Интерфейсы iNode-Light POE (M) для подключения датчиков и оборудования
- Дискретные входы – предназначены для контроля состояния дискретных датчиков;
- Релейные выходы – представляют собой сигнальные перекидные контакты встроенных реле, позволяющие управлять слаботочной низковольтной нагрузкой;
- Интерфейс Sensor, для подключения цифровых датчиков контроля параметров окружающей среды (до 4-х датчиков температуры, датчика влажности и температуры, датчика давления и температуры, до 2-х модулей LPN relay);
- vSense вход измерения постоянного напряжения.
Техническая спецификация адаптера iNode-Light POE (M)
- Параметры электропитания:
- Потребляемая мощность — не более 2,5 Вт
- Рабочий диапазон напряжения питания:
- вход электропитания: от 10 до 70 В постоянного тока, от 20 до 50 В переменного тока
- вход POE: от 21 до 70 В постоянного тока
- Защита от перегрузок по току и коротких замыканий
- Защита от смены полярности
- Защита входов питания от импульсных перенапряжений
- Напряжения изоляции между входом электропитания и входом POE: нет
- Напряжения изоляции между входом электропитания и цифровой частью схемы — 1000 В постоянного тока
- Сетевой интерфейс
- Ethernet 10/100Mbit совместимый (10 Мбит/c), разъем RJ45
- Поддерживаемые сетевые протоколы
- TFTP, SNTP, SMTP, HTTP, SNMP, DHCP, ICMP
- Интерфейс датчиков:
- I2C(со встроенным усилителем), разъем RJ-12
- Параметры дискретных входов:
- Напряжение на зажимах клеммных блоков: 5±0,5В
- Внутреннее сопротивление дискретного входа: 750 Ом
- Максимально допустимое сопротивление дискретного датчика: 2,0 кОм
- Максимальная коммутационная способность релейного выхода:
- 1A @ 24 VDC, 0,3 A @ 60 VDC, 0,5A @ 125 VAC
- Параметры измерения постоянного напряжения:
- Диапазон измерения: -75 В… 75В
- Погрешность измерения: ±0,25%
- Условия работы:
- Диапазон рабочих температур (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
- Степень защиты по ГОСТ 14254: IP 20
- Размеры и масса:
- Габаритные размеры (Д х Ш х В):
- 95х96х27,5 мм — исполнение в металлическом корпусе
- Масса — не более:
- 0,24 кг — исполнение в металлическом корпусе
- Габаритные размеры (Д х Ш х В):
