SPC-35D – модуль контроля параметров счетчиков электроэнергии

Модуль SPC-35D предназначен для считывания измеренных электрических параметров (накопленная энергия, напряжение, ток, частота, мощности и т.д.) однофазных/трехфазных счетчиков электроэнергии. Интерфейс для подключения счетчика электроэнергии

  • Исполнение SPC-35D RS232: RS-232 (возможно применение оптических считывающих устройств по ГОСТ Р МЭК 61107-2001);
  • Исполнение SPC-35D RS485: RS-485.
P/N: SPC-35D
Производитель: Интеллект модуль

12 444 руб.

Модуль контроля параметров счетчиков электроэнергии обеспечивает считывание показаний счетчиков электроэнергии по интерфейсам RS-232 (для исполнения SPC-35D RS232) или RS-485 (для исполнения SPC-35D RS485) и передачу измеренной информации по шине SBus, по интерфейсу RS-485. Модуль может работать используя один из двух протоколов обмена данными: IM или ModBus RTU.

На данный момент поддерживаются следующие типы счетчиков электроэнергии:

  • НЕВА МТ113, НЕВА МТ123, НЕВА МТ114 AS, НЕВА МТ114 AR2S *, НЕВА МТ124 AS, НЕВА МТ114 AR2S * производства ООО «Тайпит – ИП»;
  • НЕВА МТ313, НЕВА МТ323, НЕВА МТ314, НЕВА МТ324 производства ООО «Тайпит – ИП»;
  • “Меркурий” исполнений 200.02, 200.04, 203.2T *, 206 производства ООО «НПК «Инкотекс»;
  • “Меркурий” исполнений 230 АRT *, 234 ART, 236 ART * производства ООО «НПК «Инкотекс»;
  • CE102, CE300, CE302 производства ОАО «Концерн «Энергомера».

Модуль сопряжения с электросчетчиками SPC-35D может функционировать в двух режимах:

  • Ведомый модуль в сети контроллера iNode CE-35D, iNode CE-35D GSM (по протоколу IM);
  • Ведомый модуль в сети RS-485 (по протоколу ModBus RTU).

Выбор используемого протокола передачи данных, а также настройка параметров модуля (параметры протокола ModBus RTU, параметры дискретных входов и релейных выходов) производится по протоколу IM с помощью утилиты 35D_config.exe.

Основные особенности модуля SPC-35D

  • Автоматическое определения типа подключенного счетчика электроэнергии (из списка поддерживаемых);
  • Считывание показаний накопленной энергии суммарно и по тарифам (для многотарифных счетчиков) за всё время измерения;
  • Считывание показаний энергетических параметров сети (напряжения, токи, мощности фаз);
  • Возможность электропитания модуля по шине SBus (не более 5 модулей от одного источника питания 12 В);
  • Защита модуля от импульсных перенапряжений и коротких замыканий на шине SBus и источнике питания;
  • Поддержка двух протоколов передачи данных: IM, ModBus RTU;
  • Бесплатное ПО для конфигурации модуля;
  • Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм.

Внешний вид и назначение органов подключения и индикации SPC-35D

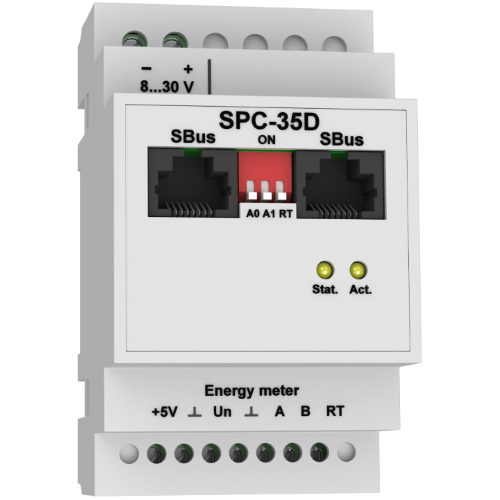

Внешний вид и назначение органов подключения модуля представлен на рисунке:

SPC-35D - модуль контроля параметров счетчиков электроэнергии - внешний вид

  1. – Клеммные блоки “+” и “–”, предназначенные для подключения к модулю источника электропитания;
  2. – Разъемы интерфейса SBus;
  3. – DIP-переключатель, задающий адрес модуля при работе по протоколу IM, а также подключающий
    терминирующий резистор к шине SBus (должен быть включен, если модуль находится в начале или в конце
    шины SBus);
  4. – Индикатор “Stat.” режима работы модуля. При подаче питания на модуль – включен в течение 3-х секунд;
    включается периодически раз в секунду при работе модуля по протоколу IM; включается периодически раз в
    две секунды при работе модуля по протоколу ModBus RTU;
  5. – Индикатор “Act.” активности передачи данных по шине SBus;
  6. – Разъем интерфейса RS-232 (RS-485) для подключения счетчика электроэнергии.
Параметры электропитания:
Потребляемая мощность не более 1,5 Вт
Рабочий диапазон напряжения питания от 8 до 30 В
Защита от перегрузок по току и коротких замыканий
от смены полярности
входов питания от импульсных перенапряжений
Сетевые интерфейсы:
SBus RS-485, два разъема RJ45
Поддерживаемые протоколы IM, ModBus RTU
Максимальное число модулей на шине при работе по протоколу IM 4 (задается DIP-переключателем)
Максимальное число модулей на шине при работе по протоколу ModBus RTU 254 (задается программно)
Интерфейс для подключения счетчика электроэнергии исполнение SPC-35D RS232: RS-232 (возможно применение оптических считывающих устройств по ГОСТ Р МЭК 61107-2001)исполнение SPC-35D RS485: RS-485
Условия работы:
Рабочая температура окружающего воздуха от 0 до +50 С (от -20 до +50 С – по требованию заказчика)
Степень защиты по ГОСТ 14254 IP 20

Размеры и масса:
Габаритные размеры ШxДxВ не более 53 х 90 х 65мм
Масса не более 0,3 кг
