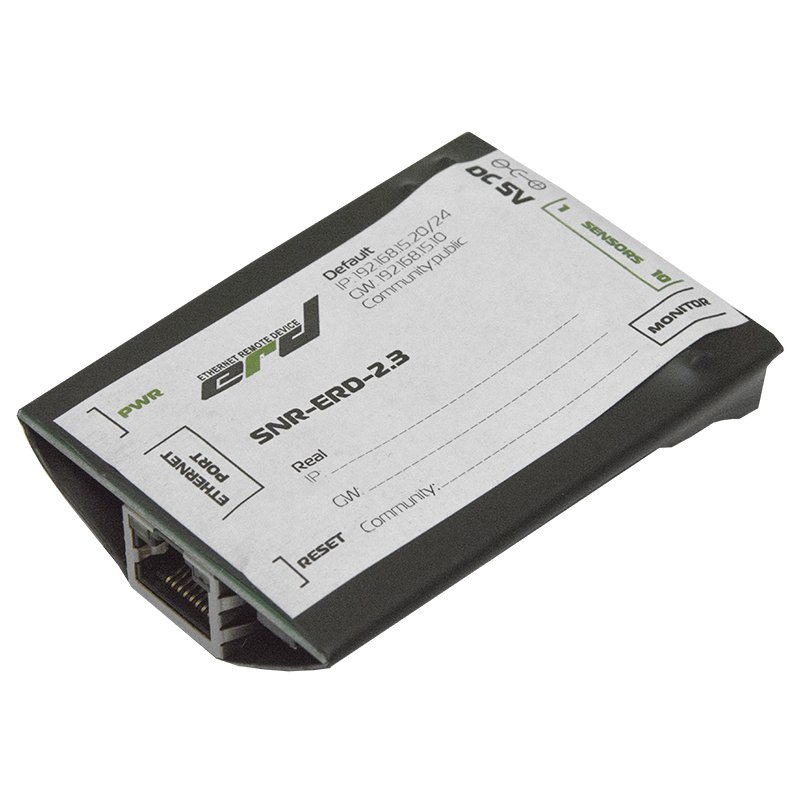

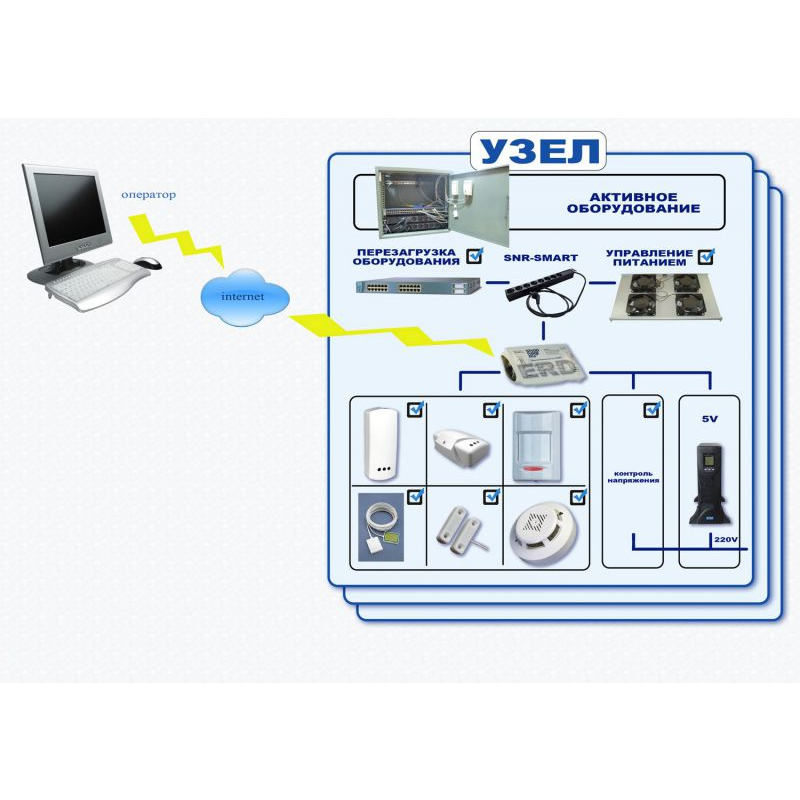

SNR-ERD-2.3 устройство удалённого контроля и управления предназначено для удалённого мониторинга температуры, управления нагрузками, состояния серверной, шкафов с оборудованием, ЦОД. Опрос, управление аналоговыми и дискретных датчиками, осуществляется посредством SNMP и WEB интерфейсов.
В комплект не входит: SNR-PS-AC/DC-5/1.
Устройство использует интерфейс 10BASE-T,
Рисунок 1 – Устройство мониторинга SNR-ERD-2.3 (без корпуса)
1. Коннектор питания.
Устройство работает от источника питания напряжением 5-6 вольт, мощностью 5 Ватт. При подключении сразу двух блоков розеток SNR-SMART, может потребоваться источник питания с выходной мощностью 10 Ватт. (Средний контакт-плюс, крайний-минус). Напряжение подаётся от блока питания, который подключен к ИБП (если используется) нельзя подключать к перезагружаемой части «SNR-SMART».

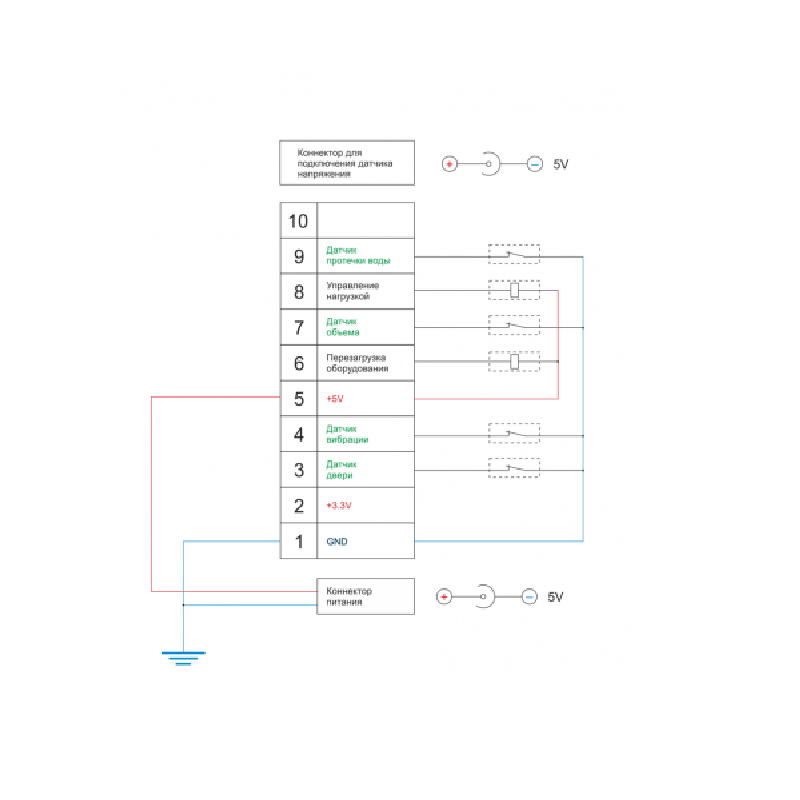

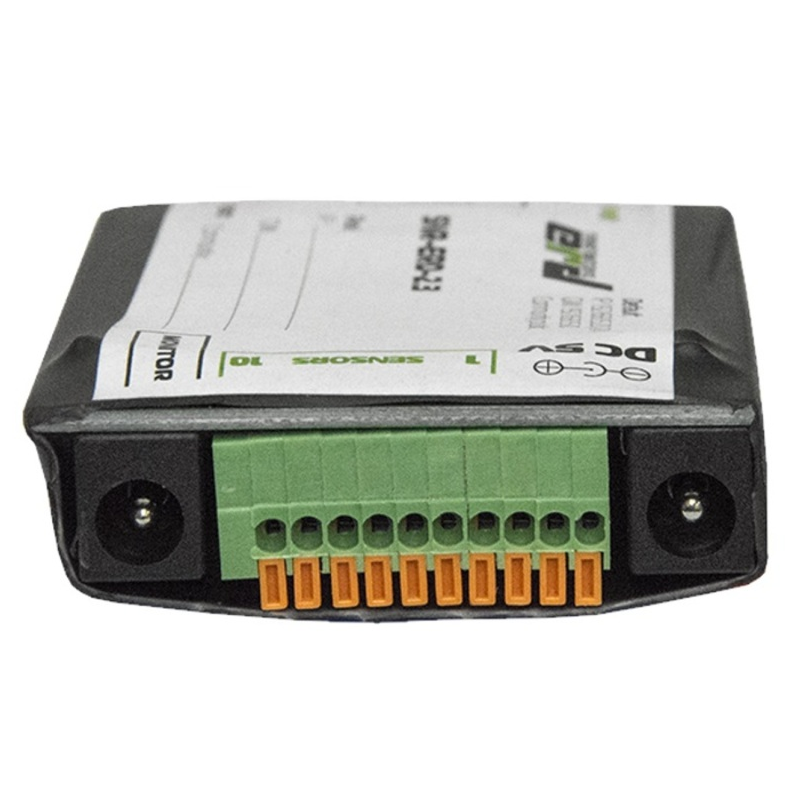

2. Десятиконтактный разъём, назначение выводов:
- “-“ минус
- “+” плюс
Контакты № 1,2 предназначены для подключения датчиков. - Подключение датчика сигнализации (датчик открытия двери, датчик вибрации, или другой датчик сигнализации).
- Подключение любого пользовательского датчика (сухой контакт).
- Положительный вывод перезагрузки «SNR-SMART» и «переключения пользовательской нагрузки». ВНИМАНИЕ: на нём присутствует положительный сигнал.
- Отрицательный вывод перезагрузки «SNR-SMART». ВНИМАНИЕ: на этом выводе присутствует отрицательный сигнал в момент перезагрузки «SNR-SMART», время действия 3 секунды.
- Подключение любого пользовательского датчика (сухой контакт).
- Отрицательный вывод «переключения пользовательской нагрузки». ВНИМАНИЕ: на этом выводе присутствует отрицательный сигнал в момент переключения нагрузки.
- Разъём для подключения положительного контакта замеряемого напряжения.
3. Разъём для отслеживания наличия напряжения в сети, к разъёму может быть подключен блок питания 5-7 В, подключенный к отслеживаемой цепи, например до ИБП.
4. Светодиод индикации питания.

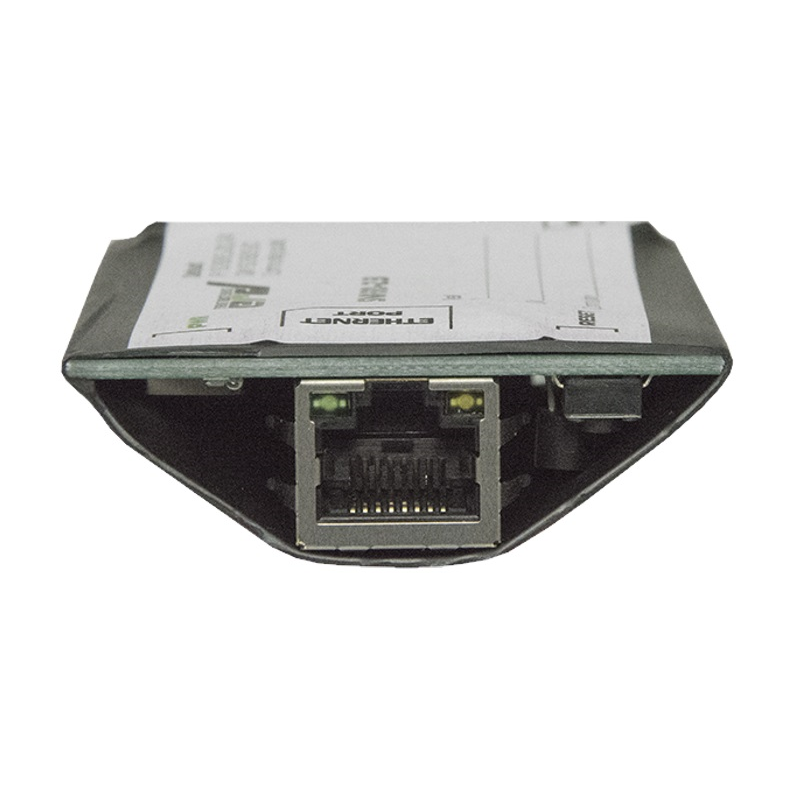

5. Разъём RJ-45 для подключения к сети Ethernet (10Mb/s half duplex).
6. Кнопка сброса устройства в исходные настройки.
7. Отверстия для крепления устройства (изначально в качестве корпуса устройство поставляется в термоусадке). Вариантом коробки может быть разветвительная коробка – KP2603.
Основной функционал:

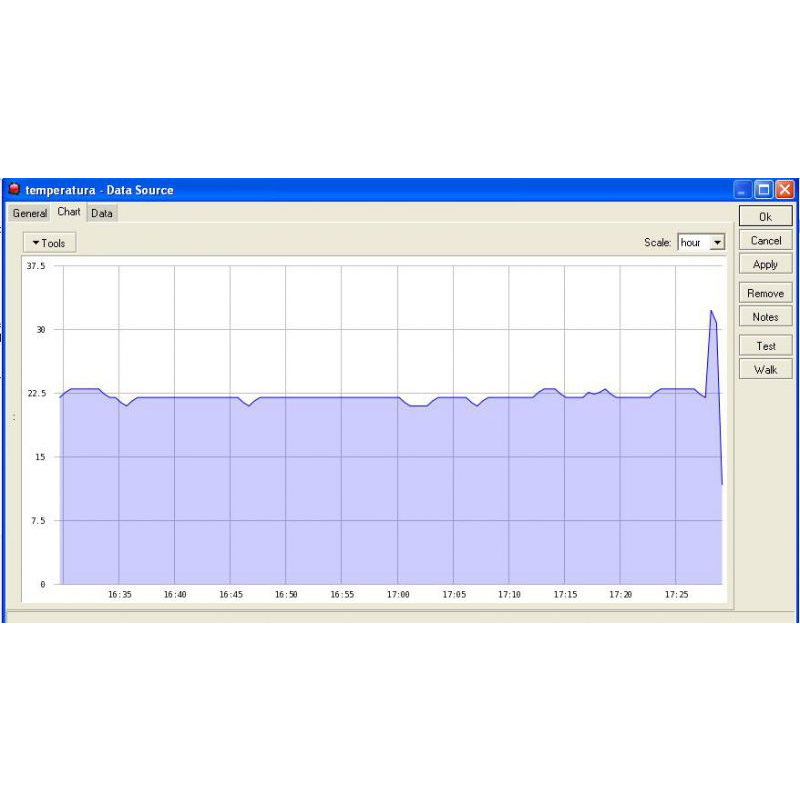

- Измерение температуры. Отдельно подключаемый датчик температуры (работающий по протоколу 1-WIRE);
- Отслеживание наличия напряжения в сети питания. “датчик фазы”, “датчик напряжения”;
- Удаленный опрос датчиков, типа “сухой контакт” (дискретный вход) – до 4 штук. (датчики открытия двери или датчики вибрации, или другие датчики сигнализации);
- Удаленное управление нагрузкой – 2 выхода. Функции “термостат”, “watchdog и в ручной режим. При помощи доработанного сетевого фильтра типа “пилот”-“ Блок розеток 19″, 220 V «SNR-SMART» или SMART-DIN-A или SMART-DIN-B. Функция снабжена счётчиком перезагрузок;
- Отслеживание работоспособности оборудования при помощи ICMP запросов, функция “watchdog” (Один адрес);
- Аналоговый вход, для измерения напряжения. Диапазон от 0 до 72 В, с точностью до сотых долей;
- Настройка и управление всеми функциями через SNMP и WEB интерфейсы;
- Работа по сценариям (события при изменении температуры);
- Рассылка TRAP сообщений;
- Самостоятельное “ручное” обновление прошивки;
- Кнопка сброса на заводские настройки;
- Сохранение всех настроек и каунтеров при отключении питания.

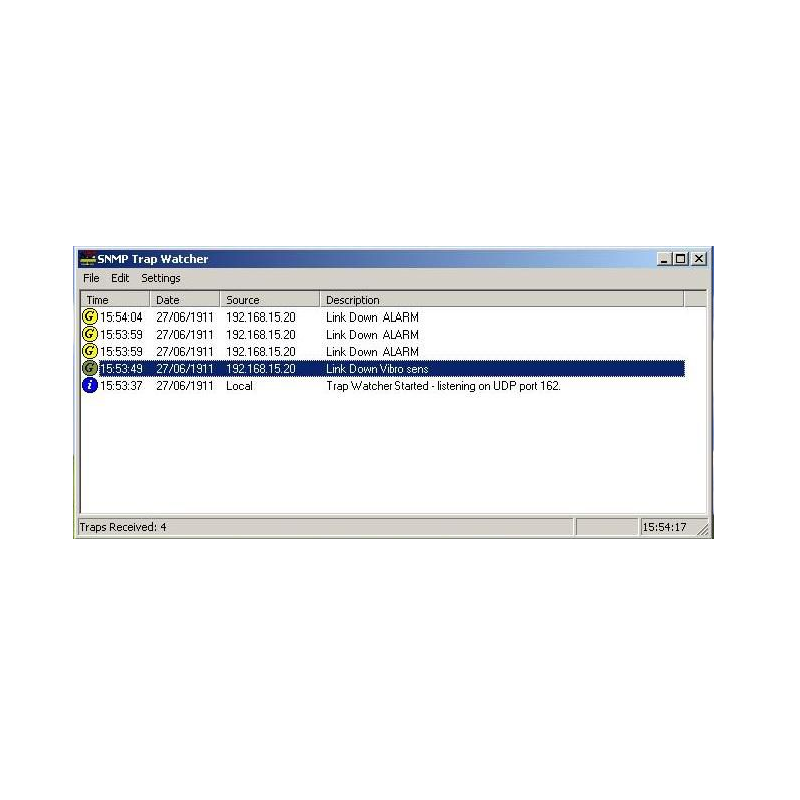

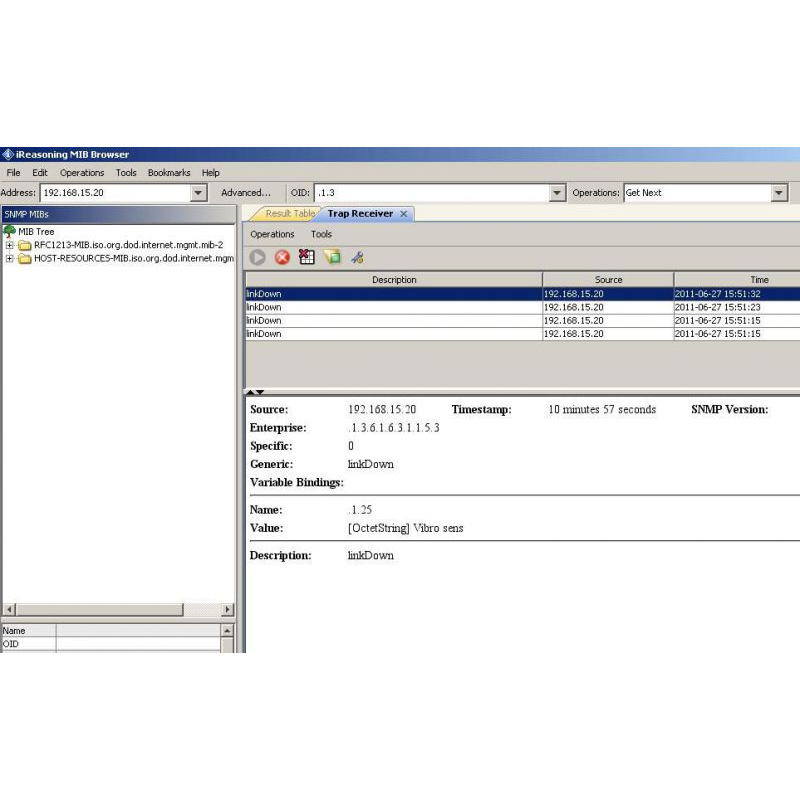

При возникновении критических ситуаций устройство посылает trap сообщение:
- Тревожный сенсор;
- Отсутствует напряжение на датчике напряжения;
- Сигнал логической единицы на любом из датчиков “сухой контакт”;
- Превышение порогового значения (устанавливается пользователем) измеряемой температуры;
- Если есть необходимость измерять температуру в конкретном месте, воспользуйтесь устройством SNR-ERD-2.3-termo-out;
- Снижение замеряемого напряжения до установленного значения.
Имеется система сброса устройства в исходные настройки (кнопка сброса на плате). Сброс устройства осуществляется удержанием кнопки сброса в течении 4-5 секунд при подключенном питании. В момент сброса зелёный светодиод несколько раз поменяет яркость.
Устройство работает от источника питания напряжением 5-6 вольт, мощностью 5 Ватт.При подключении сразу двух блоков розеток SNR-SMART, может потребоваться источник питания с выходной мощностью 10 Ватт.(Средний контакт-плюс, крайний-минус) Напряжение подаётся от блока питания который подключен к ИБП (нельзя подключать к перезагружаемой части «SNR-SMART»).
Общие сведения:
- Напряжение питания: 5 Вольт
- Потребление: не более 1 Вт с учётом всех подключенных нагрузок.
- Разъём питания: 5,5*2,5 мм.
- Размеры:
- габаритные размеры 51х70х18
- диаметр отверстий для крепления 3 мм.
- Вес: 70 грамм
- Интерфейс Ethernet: 10Base-T
- Дискретные входы: 4 вх, подключение датчиков типа “сухой контакт”
- Выходы для управления нагрузками: 2 вых, транзисторный 5в, 300мА.
- Аналоговые входы: 1 вх, диапазон измерений 0-72 вольта, точность 0,1 вольта, погрешность 3%
- Отслеживание наличия напряжения: 1 вх, 5 Вольт, коннектор 5,5*2,5мм
- Датчик температуры: 1 шт, встроенный на плате.
